负载计算示例仅示范算式
20米、每米10W，
灯带负载是多少？
20 m×10 W/m=200 W
24V直流供电时，理想负载电流约为 200 ÷ 24 = 8.33 A。这还没有计入电缆压降、连接损耗和电源降额条件。
此算例不构成完整电源选型。电缆长度指电源到负载的实际路径；按回路计算压降，核对末端允许电压，电源容量按厂商曲线和项目条件确定。
油气开采 · 现场照明选型
天然气与石油气
开采照明让夜班的每一步，
都看得清。
井口的阀门、撬装设备背后的阴影、巡检平台的踏步。照明要落到人真正工作的地方，也要经得起现场分区、供电和维护条件的核对。
选型顺序区域条件 → 视觉任务 → 供电回路 → 安装与验收
正邦光电 · 工业线性照明项目支持
先把问题说清楚
油气开采照明，
从哪里开始？
先拿到危险区域划分图，再确定人员需要看清的作业面。油气开采照明通常要同时考虑区域与设备的防爆适用性、阀门仪表的辨识、平台通行、末端供电及后续检修。
线性灯带可以用于连续通道和局部补光。进入危险区域前，需核对具体型号及完整回路的适用条件；主照明、应急照明和报警指示应分别按项目要求设计。
01 / 现场需求
沿着巡检路线，找出真正的暗处。
同一个站场，不同位置需要解决的问题并不一样。先区分通行、操作和检修，再讨论灯具布置。
01井口 / 阀门 / 操作区
人站到阀门前，刻度还看得见吗？
高位照明能照亮场地，却可能被管线和人员身体遮挡。井口附近的补光，应从常用操作位置检查：手轮、阀位、压力表和连接处是否同时可见，是否需要转身或拿手电才能确认。
- 先记录操作站位与观察方向，避免把光源装在视线正前方。
- 补光与主照明配合，检查人在操作时形成的阴影。
- 灯具、接线位置及电源设备均按该点位的区域条件核对。
02阀组 / 仪表 / 撬装设备
设备背面，才是巡检容易漏看的地方。
阀组和撬装设备常有多层管路。只看通道中心的照度，不能判断下层仪表、设备背部或连接处是否看得清。把日常检查点逐一标在图上，再安排低眩光的局部补光。
- 按实际读表距离验证刻度、标签与颜色辨识。
- 避开手轮转动范围、拆装路径和保温层维护位置。
- 确认清洗方式、接触介质及外壳材料相容性，不能只看IP等级。
03平台 / 踏步 / 通行路线
走到拐角和楼梯，光线不要突然断掉。
连续线性光适合帮助辨认通道边缘，但人员仍需看清踏步、障碍物和地面变化。转角、平台连接处与高低差位置，应从实际行走方向检查，避免栏杆或结构件遮挡。
- 线路分段时，把端部和转角纳入布光检查。
- 灯带与电缆布置不占用通行宽度，不形成绊倒点。
- 疏散路线单独核对应急供电和标识，普通导向灯带不能自行充当应急系统。
04拆装 / 检修 / 临时作业
设备打开后，原来的灯位还管用吗？
检修时的观察方向和正常巡检不同。部件拆除、临时遮挡和人员姿态都会改变阴影。固定补光与临时工作灯应分别考虑，危险区域里的便携照明也需核对适用性。
- 确认工作面、近距离眩光和人员遮光，而不只增加功率。
- 接头和替换段留在可达位置，拆装不应破坏密封。
- 涉及断电、开盖或改线时，执行现场作业许可与检修程序。
02 / 防爆与环境条件
下单之前，把这几张资料对上。
“油气专用”“低压”“IP67”都不能单独回答能否安装。要核对的是现场条件、型号铭牌、证书和安装说明之间是否一致。
| 核对项目 | 需要确认什么 | 向项目方索取 |
|---|---|---|
| 危险区域与介质 | 气体或蒸气环境、区域划分、气体组别及所需设备保护级别。 | 危险区域划分图、介质资料与设备选型要求。 |
| 温度条件 | 温度组别、设备允许环境温度，以及靠近热管线后的局部温度。 | 设计温度范围、热源位置、设备铭牌。 |
| 具体型号与配置 | 证书覆盖的型号、供电方式、连接组件及特殊使用条件。 | 完整证书与附件、型号清单、安装说明。 |
| 防水与材料 | 雨水、冷凝、清洗、盐雾或化学品接触；接头和端部也要考虑。 | 清洗规程、环境条件、材料与防护资料。 |
| 完整供电回路 | 电源、保护装置、接线盒、连接件及电缆引入装置的适用条件。 | 供电单线图、接线图、组件清单。 |
IP67管进水与防尘，防爆适用性另行核对。
24V、36V或48V也只是供电参数，不等于本质安全。常规灯具标准、CE或RoHS资料不能替代危险区域所需的适用性证明。国内项目应核对适用的防爆标准与CCC要求；出口项目按目的地要求审查ATEX、IECEx或当地认可文件。
03 / 供电与安装
一条灯带有多长，
要和电源位置一起看。
先把路线拆成可供电、可隔离、可检修的区段，再核对每段的负载、电缆和连接方式。长度不是一个孤立参数。
20米、每米10W，
电源装在哪里？
标出可用供电点与区域边界。电源放在非危险区域可减少部分选型约束，但进入危险区域的线路和设备仍需分别核对。
线路最远端能否正常工作？
核对单段长度、供电方式、实际线径与回路压降。同等功率下较高电压可降低电流，仍不能跳过末端电压检查。
接头能否看见、够到、换下？
避免把连接处藏在保温层或封闭结构后。遵守产品规定的裁切、密封与弯曲条件，保留检修空间并设置应力释放。
停电之后谁来照明？
将日常照明、必要的应急照明和报警功能分别核对。线性导向光不应被默认当成已满足要求的疏散照明系统。
海上平台、沿海集气设施或高频清洗场所，还需确认盐雾、振动、紫外线、介质接触和固定件耐腐蚀要求；材料名称本身不能证明耐受所有现场条件。
04 / 型号初步对比
先比较电气和尺寸，
再确认项目适用范围。

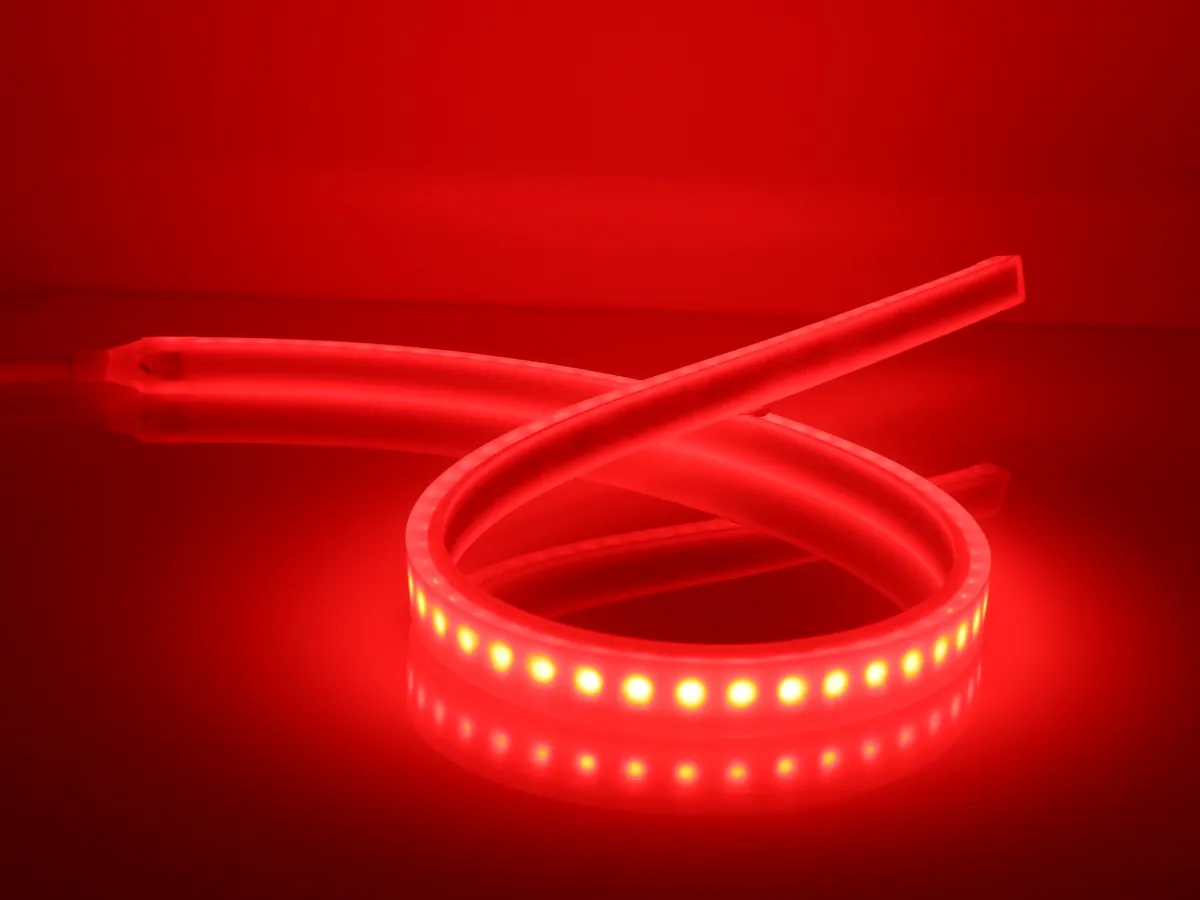

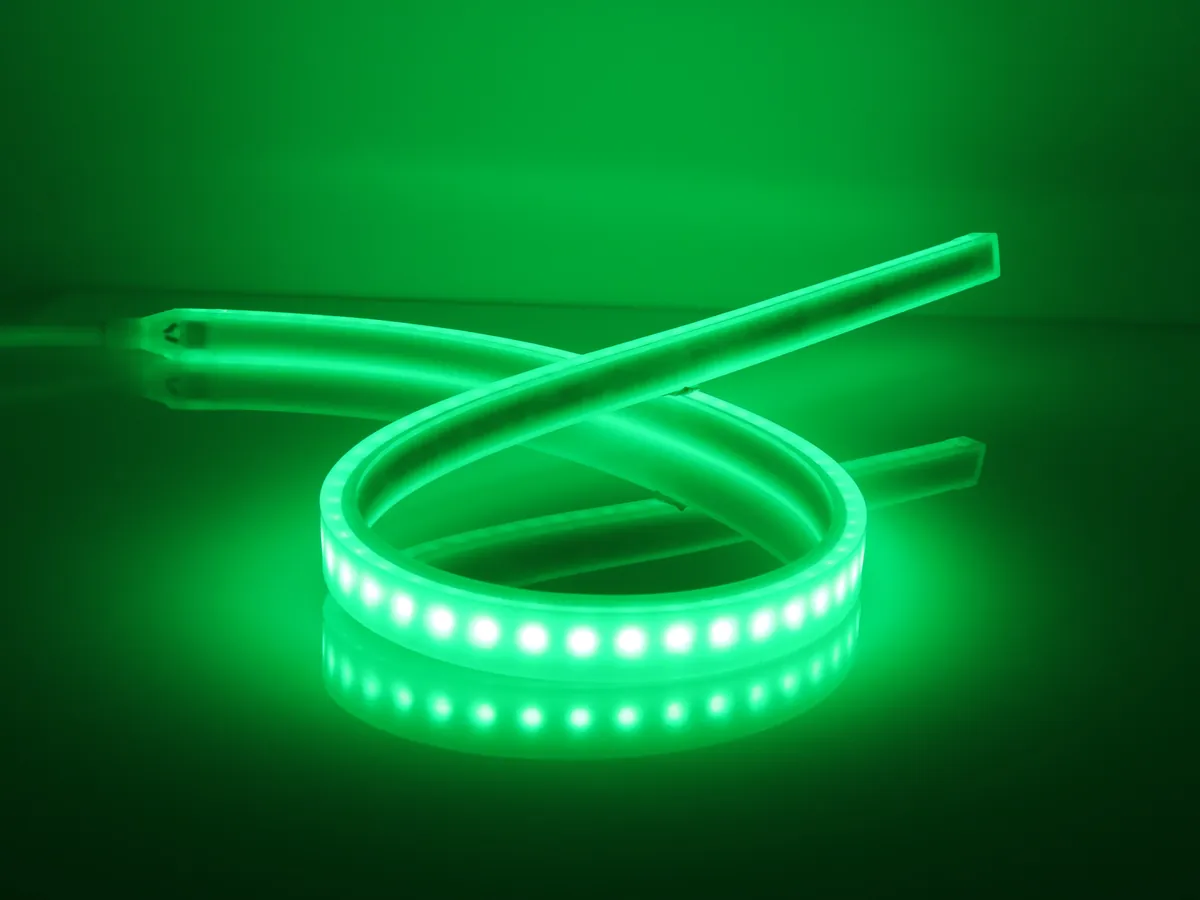

以下参数来自本站三款危险区域灯带的产品资料，适合做初步技术对比。是否用于具体油气点位，仍需核验该配置的认证文件及现场条件。
三款共有资料
- 防护等级
- IP67
- 外形尺寸
- 20 × 10 mm
- 参考运行长度
- 20 m
- 最小弯曲直径
- 300 mm
参考长度须结合实际供电与安装方式确认；工作温度、认证适用范围和特殊使用条件以具体型号文件为准。此处展示的型号不构成对任意油气场所的安装承诺。
05 / 打样与验收
样品亮了之后，
还有三件事要现场看。
照片拍得亮，不代表读表、操作和通行都合适。样段应尽量保留实际安装高度、遮挡结构和供电距离。
从人的位置检查
在实际夜间环境中，分别站到读表、操作和行走位置。核对工作面的照度与均匀性，观察眩光、阴影、标识辨识和摄像画面；目标值按项目照明设计要求确定。
看最长区段的末端
按实际线路和负载运行，记录供电端与末端电压、回路电流和工作状态。应急照明另做切换与持续工作测试，结果按项目要求留档。
模拟一次实际检修
确认电源隔离点、接头可达性和更换步骤。核对安装后的弯曲、固定、密封与引入装置；检查方法和记录由有相应能力的人员按项目规范执行。
06 / 询价资料
先给图纸，
再把条件一项项补齐。
一张线路图加几张现场照片，比“需要多少米防爆灯带”更有用。没有全部资料，也可以先把已确定的部分发来，余项列明待确认。
资料准备 0 / 8用于整理询价资料，不代表选型或合规审查已完成。
联系正邦光电讨论项目 勾选已准备的资料，可复制或下载清单后交给项目同事。
07 / 采购与选型问答
把常见疑问，
放到具体条件里回答。
这些答案用于前期沟通。最终设备选型应与项目设计、具体型号文件和现场验收要求一致。
天然气开采现场能用普通IP67灯带吗？
不能仅凭IP67判断。IP等级说明外壳防尘防水能力，不能证明设备适用于爆炸性气体环境。先核对危险区域划分；危险区域内还需审查具体型号、气体组别、温度条件、认证文件及安装方式。
24V低压灯带是不是本质安全设备？
不是。24V只是额定供电电压，本质安全涉及设备和关联回路的电气、热能限制及相应认证。灯带、电源、连接件和线路应按完整系统核对，不能由电压直接推断防爆能力。
井口、集气站和阀组需要相同的亮度吗？
不需要一概而论。通道要看清地面与高低差，阀组需要辨认阀位和标识，读表还涉及距离、刻度大小、眩光和阴影。按具体视觉任务确定照明目标，并用照明计算和现场样段验证。
48V型号一定可以铺得比24V更长吗？
不能只按电压判断。在相同功率下，较高电压可降低电流，但最终长度还取决于灯带结构、电缆、连接件、供电方式和允许压降。本站展示的三款危险区域型号，资料中的参考运行长度均为20米，应按具体回路复核。
有CE或RoHS资料，还需要检查防爆证书吗？
需要。普通CE或RoHS资料不能单独证明危险区域适用性。按目的地和项目要求核对适用的防爆标准、CCC、ATEX或IECEx等文件；证书应对应具体型号与配置，相关组件和特殊使用条件也要核查。
灯带能直接替代站场的应急照明吗？
不能默认替代。连续导向光、一般作业照明和应急照明承担的任务不同。需要应急功能时，还要核对应急供电、切换、持续工作时间、照明目标和验收要求；按完整系统设计并验证。
海上平台或高压冲洗区域可以直接套用这些参数吗？
不可以直接套用。除防爆适用性外，还需确认盐雾、振动、紫外线、清洗方式、材料相容性和连接处防护。产品的IP等级和硅胶外壳名称，不能替代具体环境条件下的适用性评估。
规范与参考资料
选型时，保留可核对的依据。
资料核对日期：
产品参数以本站对应型号资料为来源。
国内项目可核对GB 3836.15-2024《电气装置设计、选型、安装规范》、GB 3836.16-2024《电气装置检查与维护规范》及适用的认证规则。下面列出原始资料入口；国外指南用于理解选型逻辑，不代替项目所在地规范。
- 国家标准全文公开系统：GB 3836系列标准状态 ↗
- 市场监管总局：防爆电气强制性认证规则 CNCA-C23-01:2024 ↗
- 英国HSE：危险区域划分与点火源控制 ↗
- 英国HSE：通行照明、阴影与眩光 ↗
- 英国HSE：现场照明与应急路线 ↗
- IECEx：证书、型号标识与在线状态核查 ↗
本页为油气设施线性照明的前期选型资料，不替代危险区域评估或完整电气设计。本站未在本专题中公布这些型号的具体防爆证书编号，安装前应索取并核验。
